趣味大地测量学/主题 01 · 地球椭球理论/第 2 集

从“变圆”到可测

两千年前的人,怎么量地球

EP 023:19直观入门
从“变圆”到可测 · 封面
在 B 站看在 YouTube 看点击封面开始播放

本集速览

  • 日常经验里大地是平的:地球的半径超过六千公里,人眼看得到的几公里里,地面的弯曲被起伏的地貌盖住了。
  • 古人判断大地是球形,靠的是一批线索:月食时地球的影子总是圆的,南北远行时星星的高度会变,船驶近陆地时,海岸是一点点露出来的。
  • 按后世转述,埃拉托色尼把球心那个量不到的角,换成了天上的太阳方向:两城之间的弧占圆周的五十分之一,今天写作 7.2°。
  • 两城相距约 5000 斯塔德,乘以五十,得到周长约 250000 斯塔德 ≈ 39000 km。先测角度与地面距离、再放大成整圈,这种办法叫弧度测量。
  • 这套办法默认地球处处一样弯:乘以五十,就是假定其余四十九段都和量到的那一段一样长。

①看起来平的大地▶ 0:00

上一集留下两个问题:站在地面上的人,怎么知道地球是圆的?又怎么知道它有多大?

在日常经验里,大地是平的。远望也好,丈量也罢,脚下总是一片平地;耕田、修渠、筑城,把局部当成平面来做,从来都行得通。水平仪器能测出一小片地方的水平,却看不出整个大地的形状。这不是古人愚钝,而是尺度所限:地球半径超过六千公里,人眼能看到的不过几公里,地面因弯曲而下沉的那一点点,全被高低起伏的地貌盖住了。

可是两千多年前,古希腊学者断定:看似平坦的大地,其实是一个圆球。最早是谁提出的,史料没有定论;常被提到的毕达哥拉斯和巴门尼德,相关说法多见于后世转述。[1]

比人名更要紧的是证据。没有卫星从高空俯瞰,也没有人环球航行过,活动范围只有地中海周边一小块,脚下每一步也都是平的——他们凭什么断定大地是一个球?

柱廊下五位学者围着摊开的卷轴议论,右侧板上画着一个圆;地上立着三块肖像牌,第三块的像位是空的
图 1 · 视频 0:24柱廊下学者们围着卷轴议论,板上画着一个圆;地上立着三块肖像牌,第三块是空的。

②圆形地球的线索▶ 0:30

线索就藏在人人都看得到的自然现象里。

最直观的一条来自月食。人站在地上看不到大地的全貌,月食却让人看到了大地的影子:月亮走进地球的影子时,月面上缺去的那一块,边缘总是一段圆弧,哪一次月食、从哪个方向缺进去都一样。一个物体不管从哪个方向照,影子都是圆的,它最可能是一个球。

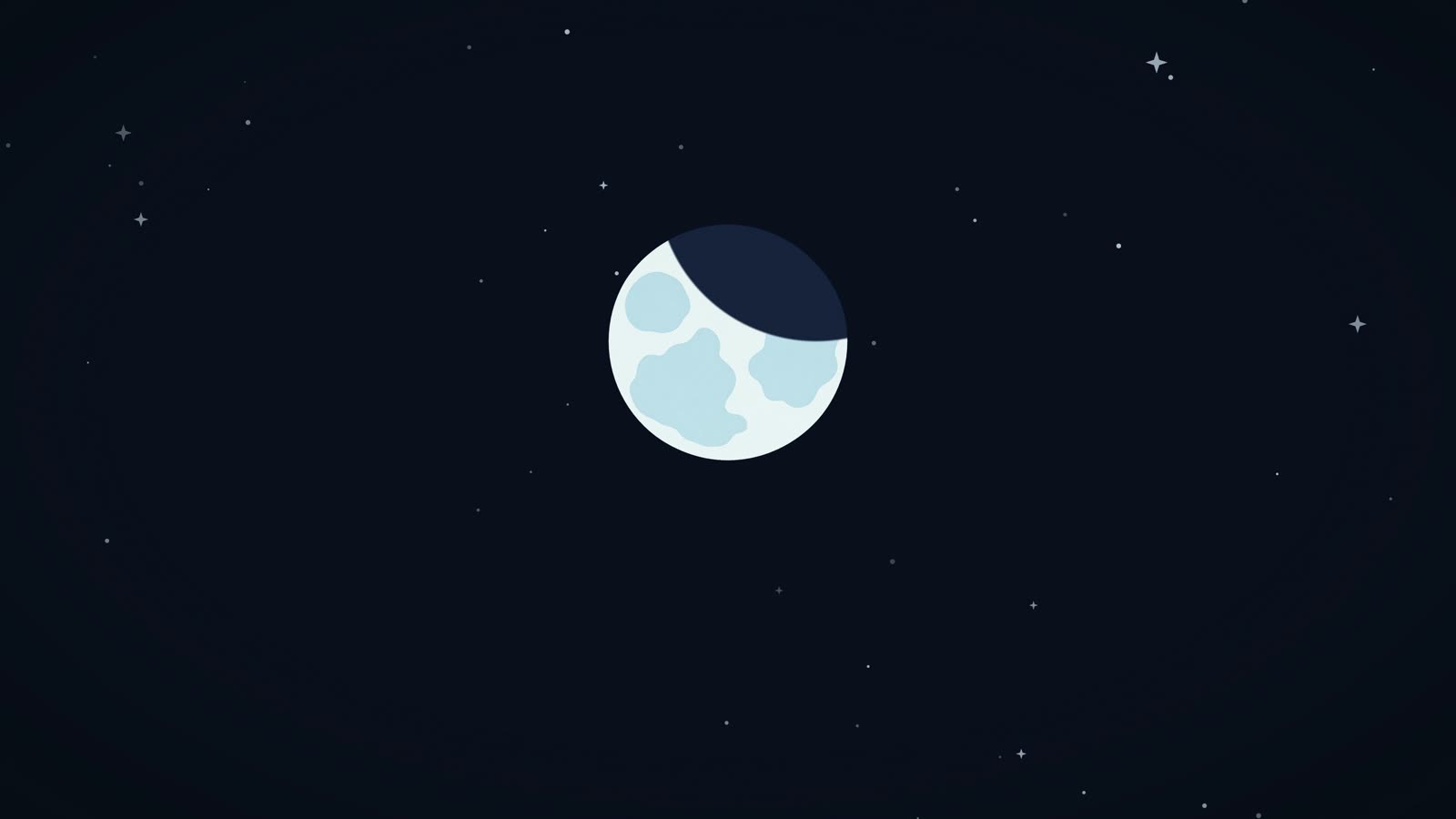

月食中月面缺去的一块,缺口边缘是一段圆弧
图 2 · 视频 0:33月食时月面缺去的一块,边缘是一段圆弧。

另一条线索来自南北方向的远行。

如果大地是平的,星星又离得那样远,人在地面上走多远,同一颗星在地平线上的高度都不该有明显变化。可往南北远行的人发现:向南走,北方的星越来越低,有的沉到了地平线以下,南方原先看不到的星从地平线下升了起来;向北走则正好相反。

星星并没有动,变的是人脚下的地平线。地平线由人所在位置与地面相切的那张平面决定;只有在弯曲的地面上走,这张平面才会一路倾转,星星的高度才会跟着变。

夜里赶路的旅人,北方天空那组星低垂在地平线附近
图 3 · 视频 0:44夜里赶路的旅人,北方那组星已经低到地平线附近。

这两条证据都见于亚里士多德的《论天》:他用月食时的地影和南北行走时星空的变化,论证大地是球形的。[2]

线索还不止这两条,后来的著作里记下了更多。斯特拉波写道:船驶近陆地时,岸上的景物是一点点露出来的,起初看着低平的地方越来越高;挡住视线的,正是海面的弯曲。[3]普林尼记下过一次月食:亚历山大大帝在阿尔贝拉大捷前后,当地看到月食已是入夜后的第二个小时,西边的西西里在同一时刻,月亮才刚升起。同一次月食,东西两地记下的钟点不同。普林尼的解释是:大地是弯的;若是平的,各处就会在同一个钟点看到。[4]

③由一小段推出整圈▶ 0:59

形状有了判断,接下来的问题是:这个球有多大?

最直接的办法是绕地球量上一整圈,可两千多年前,大洋、高山和未知的荒野挡在前面,这做不到。出路在比例上:在圆球上,一段弧的长度与它所对的圆心角成正比。只要量出地面上一小段有多长,弄清它占整个圆周的几分之一,再放大同样的倍数,就能算出地球的周长。

这就是大地测量学里一条经典的思路:用天上的角度确定比例,把够得着的一小段放大成够不着的整圈。

难处在于:站在地面上,怎么知道这一小段占圆周的几分之几?那个角张在球心,人没法钻到几千公里深的地底去量。公元前三世纪,古希腊学者埃拉托色尼想到了办法:把球心那个量不到的角,换成天上量得到的太阳方向。

下面按克莱奥梅德斯的记载来讲这套方法的几何。他是后世的转述者,这段记载不是完整的现场记录。转述用了两个地点:埃及南部的赛伊尼,和北边地中海岸的亚历山大。[5]两城可以看作在同一条南北方向的子午线上;在这个近似下,两城之间的这段弧就是同一条子午线上的一段,叫作子午线弧。

通行的讲法常借赛伊尼的一口深井来说明:夏至正午,阳光直射井底,井壁上没有阴影,说明太阳几乎就在头顶正上方。同一时刻,北边的亚历山大,平地上立着的木杆投下了一段影子,说明那里的阳光偏离了头顶。

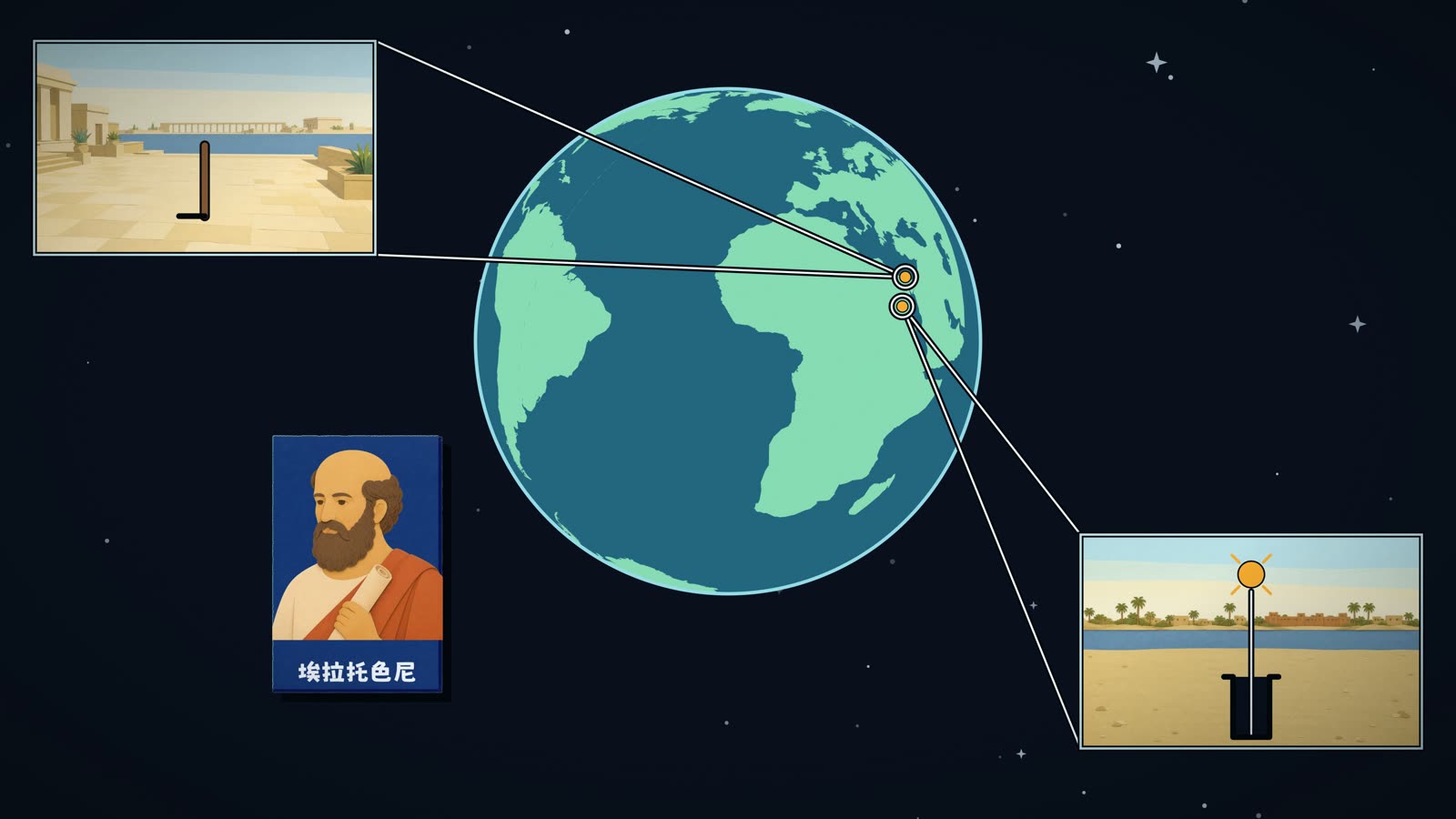

球的右缘并排两点,各引出一块小景:一处平地上立着一根木杆,一处阳光正悬在头顶、笔直照进井里
图 4 · 视频 1:43同一个夏至正午:赛伊尼的阳光直射井底,亚历山大的木杆投下影子。

那根木杆是什么样的仪器,影子又怎样读成一个角:深入比例怎样变成角度。

太阳离地球极远,照到两座城的阳光可以看作平行线。赛伊尼的井壁是竖直的,向下延长便穿过地心;亚历山大的木杆也是竖直的,延长下去同样指向地心。两条竖直线在球心相交,夹角就是两城在球心张开的圆心角。

按平行线内错角相等,亚历山大那根木杆与阳光的夹角,就等于这个圆心角。转述记下的是圆周的五十分之一,换成今天的角度是 7.2°。[5]天上量到的这个角,给出了两城之间这段弧占整个圆周的比例。

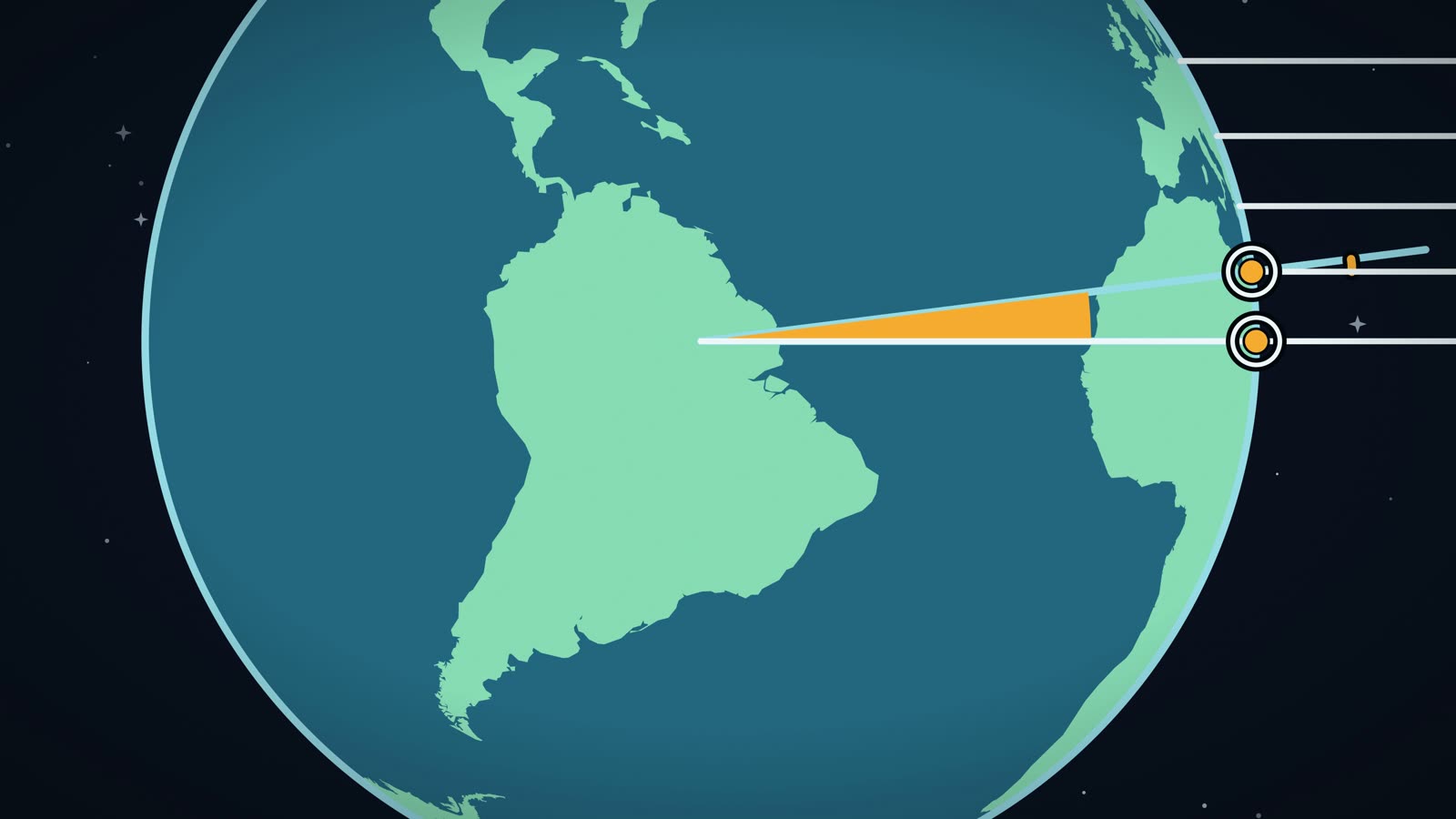

两城的竖直线向内延长到球心,在球心张开一条窄窄的扇形;同一时刻,木杆与阳光之间的那个角也亮着
图 5 · 视频 1:55两城的竖直线延长到球心,张开一个窄扇形;木杆与阳光的夹角和它相等。

「阳光平行」和「同一条子午线」这两条近似各要付多少代价,算一遍就知道:硬核埃拉托色尼的两条近似各值多少。

比例有了,剩下的是地面上的距离。两城之间这段子午线弧,当时记作 约 5000 斯塔德 ≈ 790 km(斯塔德是古希腊的长度单位,本课折算取 157.5 m)。7.2° 的弧占整圈的五十分之一,把五千斯塔德乘以五十,就是地球的周长:约 250000 斯塔德 ≈ 39000 km。

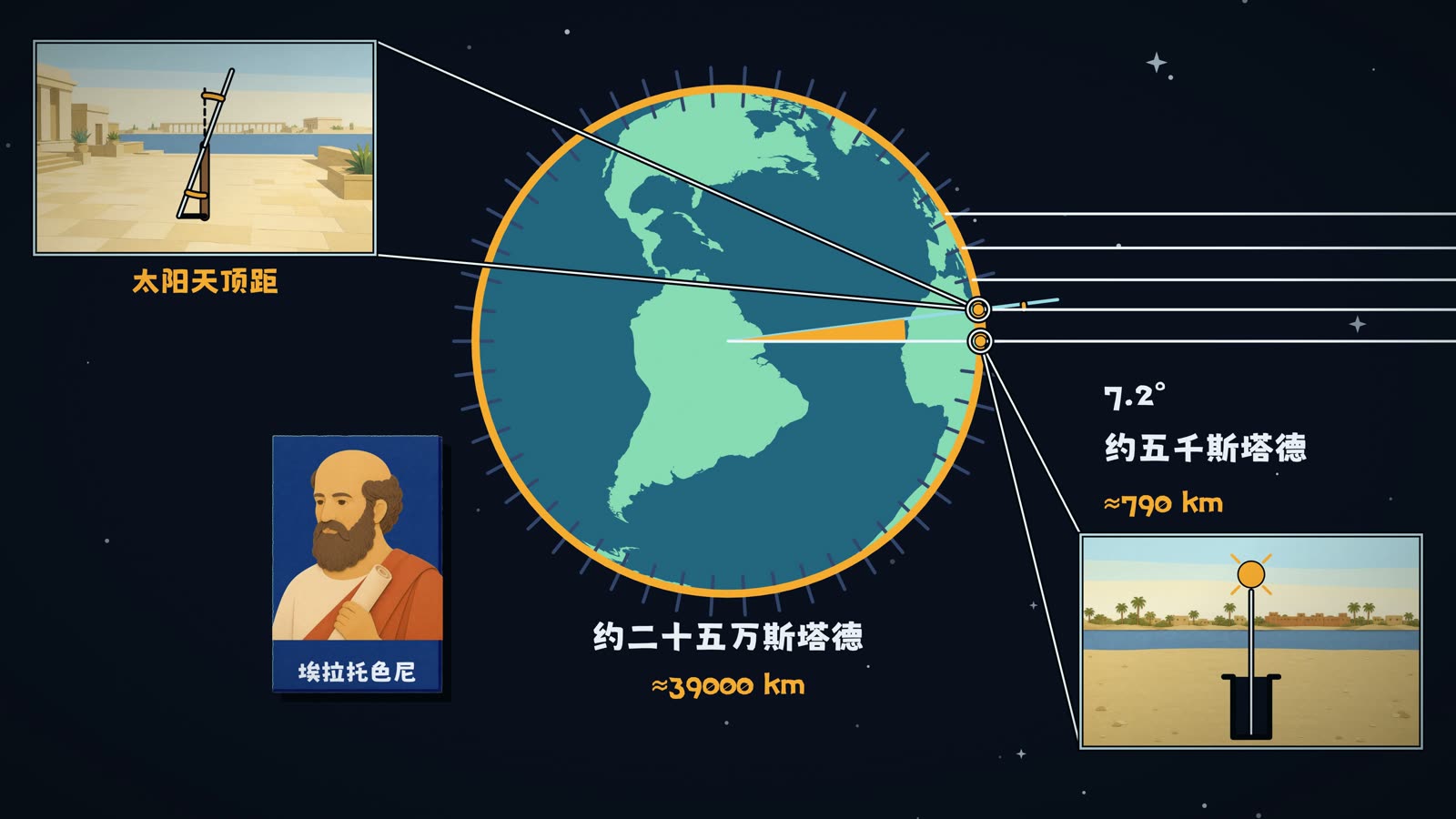

整圈被均分成五十格、合成一整圈金环,旁边标着 7.2°、约五千斯塔德 ≈790 km 与约二十五万斯塔德 ≈39000 km
图 6 · 视频 2:05整圈分成五十格,每格 7.2°;两城之间的五千斯塔德乘以五十,就是整个周长。

这两个公里数为什么只给两位有效数字,那把尺子又凭什么取 157.5 米:深入一斯塔德有多长。

这是古代用几何和观测推算地球大小的著名例子,但不是最早的:亚里士多德的《论天》里已经记有更早的周长数值。[2]这种先测角度和地面距离、再把一小段弧放大成整圈的方法,叫作弧度测量。

④那个没人检验过的前提▶ 2:16

此后两千多年,由一小段推出整圈的办法,在不同文明中一再出现。

中国唐代的张遂与南宫说、九世纪阿拉伯的马蒙测量队、十一世纪中亚的比鲁尼,都做过这一类测量。他们拉起量绳丈量地面,立起**立杆(圭表)**观测日影,或是用测角仪器观测天体高度与地平线俯角。[6][7][8]路线和手段各不相同,内核却是同一个:用量得到的长度与角度推算地球尺度;比鲁尼的山顶法甚至不用先丈量地面上的一段弧。

这三次测量各自是怎么做的、量出了什么数:深入从「千里差一寸」到「三百五十一里八十步」、深入沙漠里走出的一度、深入比鲁尼的一座山。

上一集算距离用的地球平均半径 6371 km,是现代测得的地球尺度的取整值。古代这些测量展示的是怎样推求地球的尺度,不能把它们排成同一个数一次次修正的记录。[9]

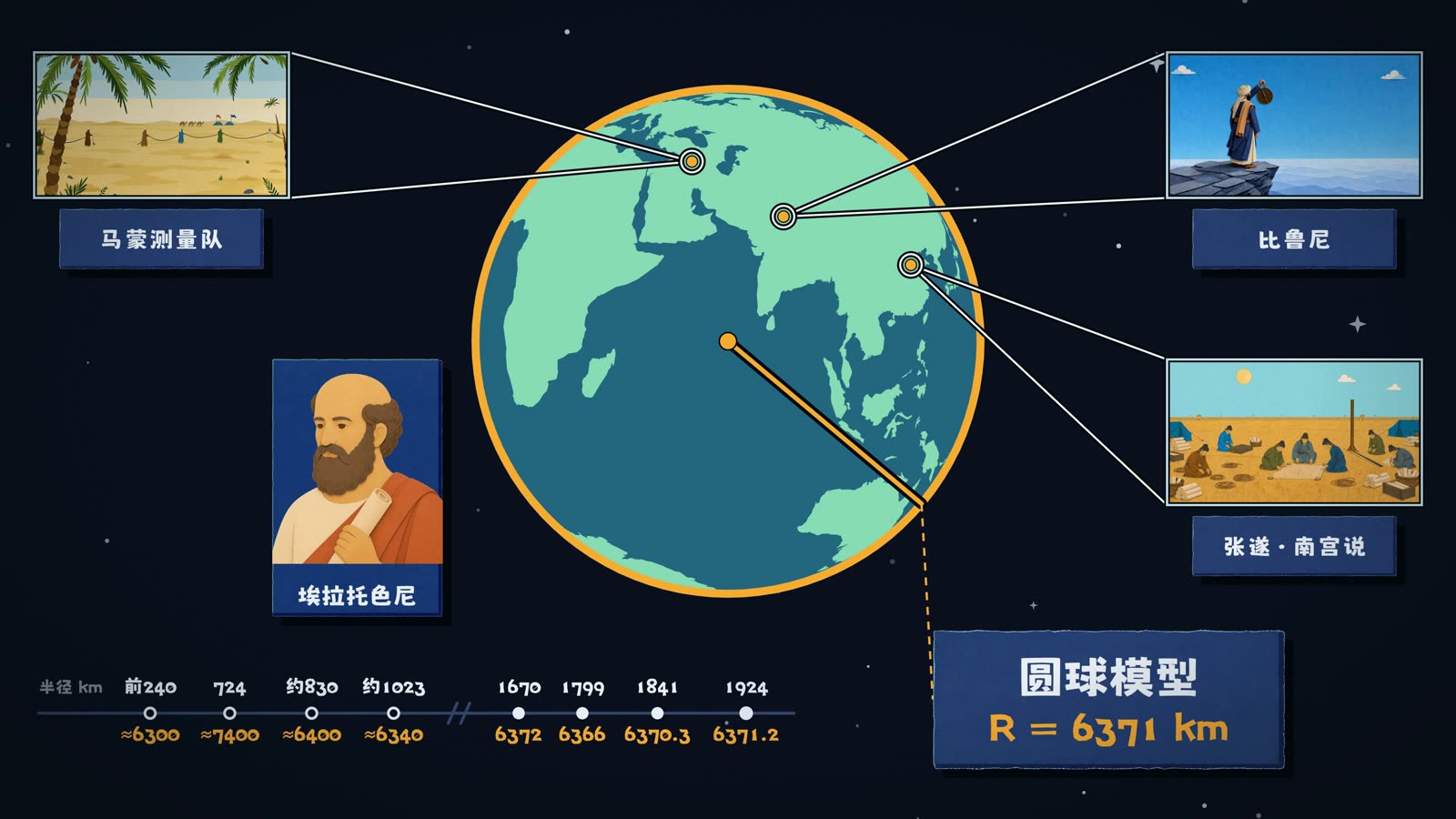

球上三处落着历史小景,画面下方一条时间轴把历代地球半径排开,末端是圆球模型 R = 6371 km
图 7 · 视频 2:37时间轴上并列着古代的转述值和现代球模型的取值;古代单位有争议,图中的近似值不宜拿来比较谁量得更准。

但这套办法从一开始就默认了一个没人检验过的前提:地球是一个正球体,各处弯曲的程度都一样。

把量到的一小段直接乘以五十,等于假定其余四十九段都和它一样长。地球若是正球体,这样乘没有问题。可如果它不是呢?

设想地球像个橘子,或者像个橄榄球,各处弯曲的程度不一样:弯得急的地方,转过同样的角度只要走一小段;弯得缓的地方,转过同样的角度要走更远。这样一来,在赤道附近和在极地附近各截出「五十分之一」,地面上的长度就不会相等。

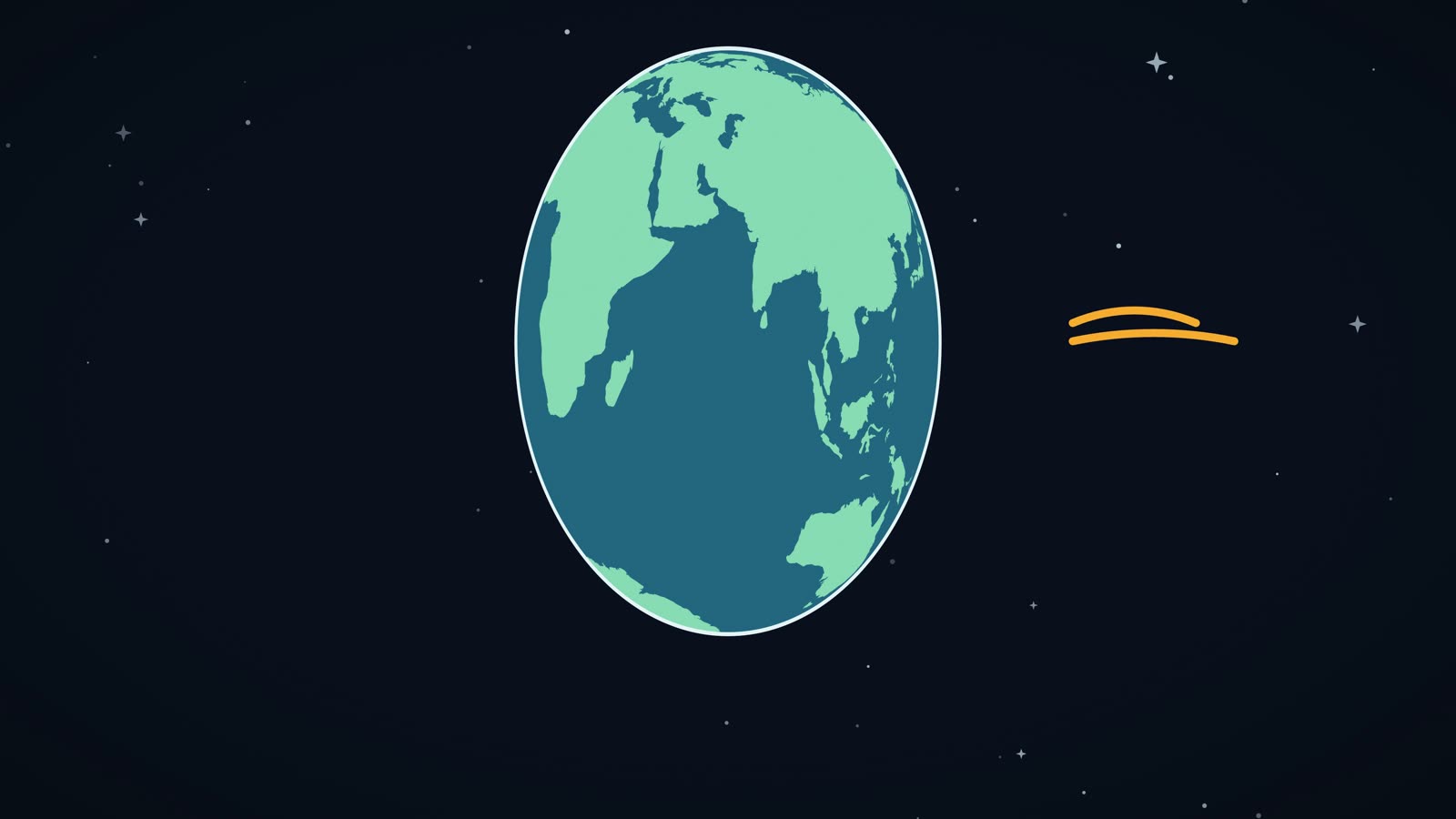

地球被拉成橄榄球形,赤道与极点各截出的那一段弧拉到一旁叠着看,明显不一样长
图 8 · 视频 3:03地球拉成橄榄球形,赤道与极地各截出同样角度的一段弧,放到一旁比,长短明显不同。

早期的量绳、圭表和星盘,读数误差大到足以盖住这种细小差异:那时的测量,还不足以可靠地分辨不同纬度上弯曲程度的差别。

量值说明
球半径 R6371 km球模型采用的地球平均尺度近似值,取整到公里[9]
太阳天顶距之差7.2°克莱奥梅德斯转述的 1/50 圈,换算为 7.2°;采用同子午线与平行光近似[5]
两城相隔的地面距离约 5000 斯塔德 ≈ 790 km后世转述的路程;公里数按本课选用的 157.5 m/斯塔德折算[5][10]
埃拉托色尼算出的地球周长约 250000 斯塔德 ≈ 39000 km克莱奥梅德斯版本:5000×50;另有 252000 斯塔德版本,公里数依赖单位选择[5][11][10]
斯塔德取 157.5 m本课用于折算的假定值,非唯一公认古代标准;公里折算只取两位有效数字[12][10]

拓展

深入
  • 比例怎样变成角度
  • 一斯塔德有多长
  • 从「千里差一寸」到「三百五十一里八十步」
  • 沙漠里走出的一度
  • 比鲁尼的一座山
硬核
  • 埃拉托色尼的两条近似各值多少

动手试一试

交互
  • 量一次地球

可要是测量的工具越来越精密,不同地点量到的结果真的是同一个数吗?

参考文献与资料

  1. [1] Peter Gainsford. How Eratosthenes measured the earth. Part 1 (2023). 研究者考辨In the beginning / Spherical cosmos to spherical earth。用于讨论首倡者归属的史料限制;作者的具体重建不等于学界唯一结论。 ↩
  2. [2] Aristotle;J. L. Stocks 译. On the Heavens(论天) (约前350年). 古代文献译本Book II, Part 14(297b–298a):月食、星空变化与更早的周长数值。 ↩1 ↩2
  3. [3] Strabo;H. L. Jones 译. Geography(地理学) (约公元 1 世纪初). 古代文献译本Book 1, 1.20:海面的弯曲挡住远处与眼齐高的灯火;船驶近陆地时,岸上的景物一点点露出,起初低平的地方越来越高。 ↩
  4. [4] Pliny the Elder;J. Bostock & H. T. Riley 译. The Natural History(自然史) (约公元 77 年). 古代文献译本Book 2, chap. 72(Loeb 本 2.180):阿尔贝拉之役前后的月食,那里在入夜后第二个小时,西西里同一时刻月亮刚升起;大地若是平的,各处会在同一时刻看到。 ↩
  5. [5] Cleomedes;T. L. Heath 译. On the Circular Motions of the Celestial Bodies — 地球大小一节 (1932). 古代文献译本Book I,埃拉托色尼段;Heath 1932 译文,转录自 Cohen & Drabkin 1948, pp.149–153。后世转述,不是埃拉托色尼原始观测记录;版本章号有 I.7 / I.10 之别。支持 1/50、5000 与 250000 斯塔德。 ↩1 ↩2 ↩3 ↩4 ↩5
  6. [6] 欧阳修、宋祁等. 新唐书·卷三十一·天文一 (1060). 古代文献「中晷之法」:河南四站、三百五十一里八十步及覆矩图推算。维基文库电子转录;引文可按「中晷之法」检索。铁勒一段用「若令」引出,不能全部当作现场实测。 ↩
  7. [7] Raymond P. Mercier. Geodesy (1992). 学术专著章节The History of Cartography, vol.2, book 1, ch.8, pp.176–181。含阿拉伯里、黑腕尺与马蒙测量的不同转述;不能把不同版本合成唯一记录。 ↩
  8. [8] Raymond P. Mercier. Geodesy — Al-Bīrūnī’s determination of the Earth’s radius (1992). 学术专著章节The History of Cartography, vol.2, book 1, ch.8, pp.182–183,尤其注41。记载值与现代复算需分开;对山峰定位和观测真实性的质疑是 Mercier 的研究判断。 ↩
  9. [9] NASA / JPL Solar System Dynamics. Planetary Physical Parameters. 官方资料Earth 行;Mean Radius 列与表后定义。本课球模型将地球半径近似取为 6371 km;平均半径存在不同定义,这里不把它当作各处实测半径。 ↩1 ↩2
  10. [10] Irina Tupikova. A common-sense approach to the problem of the itinerary stadion (2022). 研究论文Archive for History of Exact Sciences 76, pp.319–361。讨论计量单位与行程估量的差别;DOI 指向期刊原文。 ↩1 ↩2 ↩3
  11. [11] Peter Gainsford. How Eratosthenes measured the earth. Part 2 (2023). 研究者考辨§(b),250000 / 252000 及对应古代文献编号。作者个人研究文章;取整动机是解释之一,不是已证实史实。 ↩
  12. [12] Peter Gainsford. How Eratosthenes measured the earth. Part 3 (2023). 研究者考辨§(d) Distance;Appendix A / B,斯塔德、行程资料及 Hultsch 1882。用于归属作者关于单位、计步员与循环论证的判断;不作为学界一致结论。 ↩
