趣味大地测量学/主题 01 · 地球椭球理论/第 1 集
地图上的距离,是怎么算出来的
武汉 30.5928°N 114.3055°E→北京 39.9042°N 116.4074°E

在地图软件里查两地距离,比如从武汉到北京,屏幕上会给出一个确定的数字。但真实的地面高低起伏,两点间的「距离」该如何定义,这个数字又是怎么算出来的?
连接地面上的两点,最自然的候选有三条:
但「真实」和「可用」是两回事。

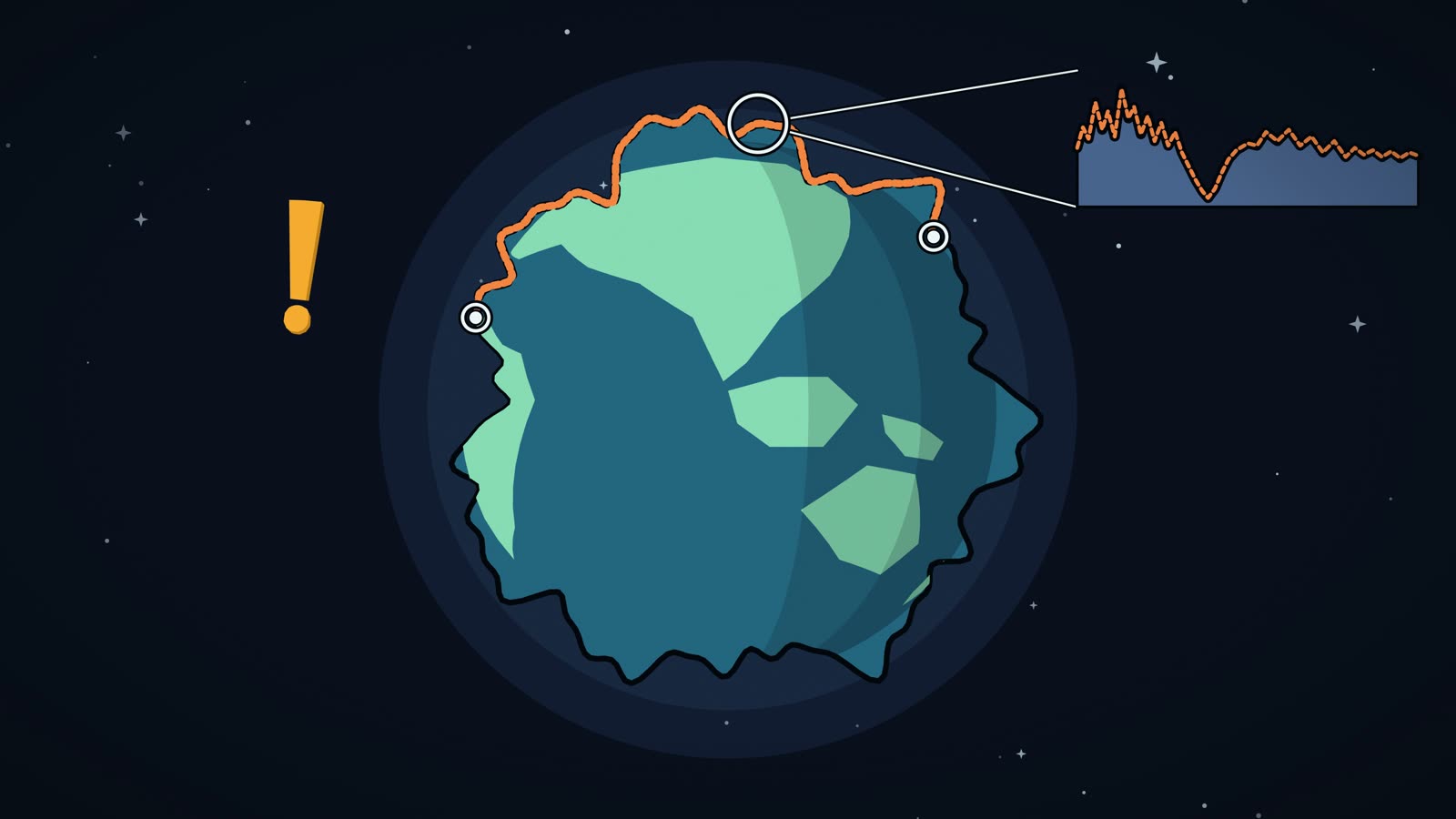

贴地曲线最接近现实,麻烦却在计算上:地面起伏既不规则又处处不同,没有简单的统一解析式能描述这条路线。借助地形数据,固然可以把它切成许多小段逐段求和,但算出来的长度又取决于数据有多细、路线怎么定义、精度要求有多高。

既然算不出来,能不能干脆不算:派人带着测绳或仪器实地量一遍,把结果记下来?
修一条铁路或公路时,工程勘测确实要实地丈量。但地球上的点对无穷无尽,要是任意两地的距离都得先派人翻山越岭量一遍,成本不仅高得无法承受,而且永远也量不完。
所以问题要换一个问法:不去找「哪条曲线最真实」,而是找「哪条曲线最可用」。
「可用」要同时满足两个条件:
用这两条标准回头看三条候选线,胜出的是平滑圆弧。不是因为它还原了地表的起伏,而是因为它所在的曲面有简洁公式:球面。
这一步叫作模型降级:不去逐个处理山头和峡谷,而是主动退一步,用光滑、规则的几何体代替真实的地球。丢掉的是局部地形,换来的是任意两点间的距离都能计算。

这种做法后面还会一再用到:真实地表 → 圆球(本集)→ 椭球 → 投影平面。每换一次模型,都是在计算难易与描述精度之间重新取舍。

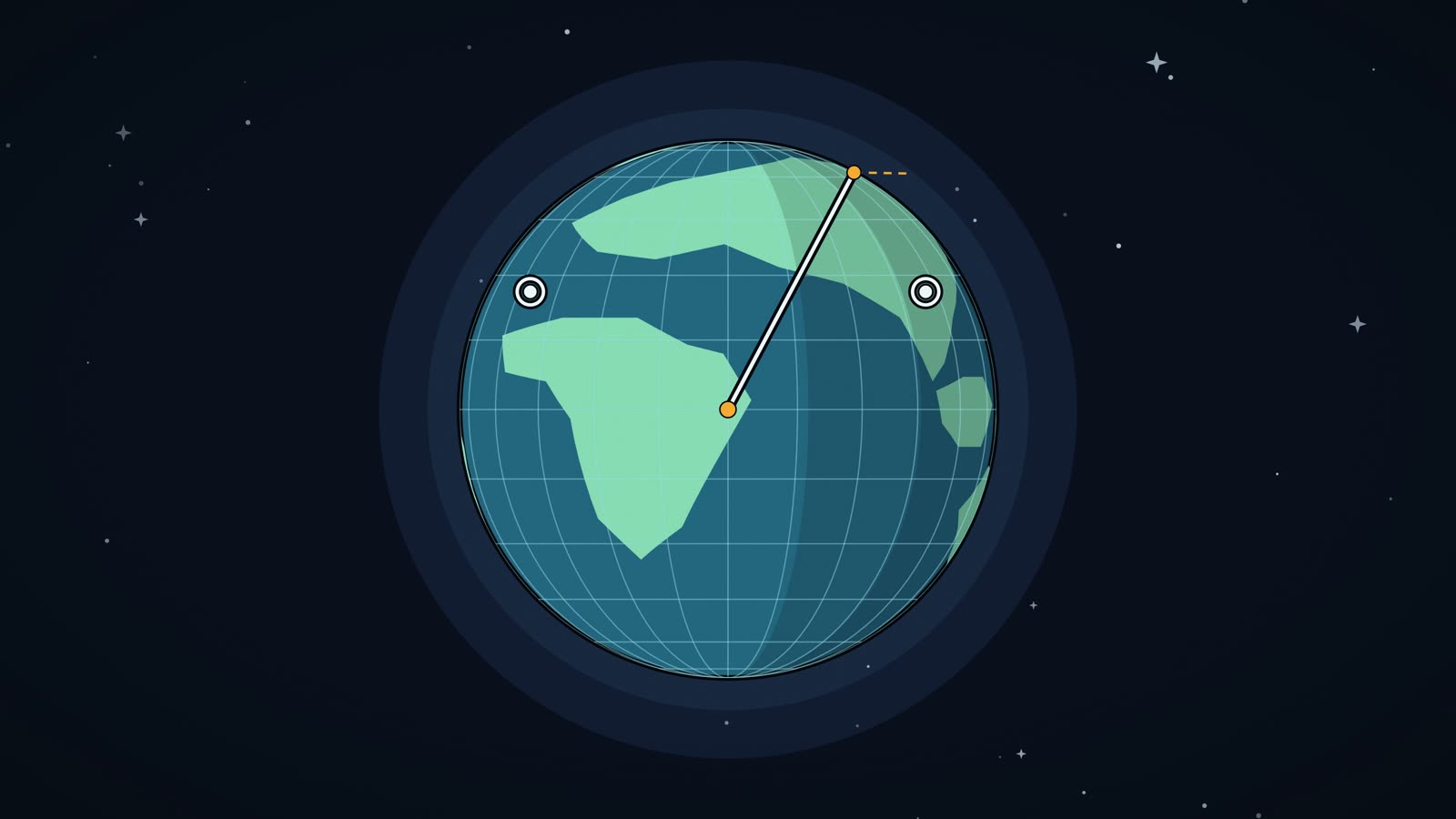

两千多年前,古希腊学者就已经把大地看成圆球。[1]这里用到的第一个地球模型也是光滑圆球,地球平均半径取 6371 公里。这是接近地球平均尺度的取整值,并不表示地球各处半径都相等。[2]
在这个球面上,两点之间哪条路最短,长度又该怎么算?
光滑的球面上,连接两点的路径有无穷多条,哪一条最短?
可以借助一个物理直觉:假设球面没有摩擦,在两点间绷一根橡皮筋,它会贴着球面滑动、收紧,最后停在最短的路径上。这条路径叫作大圆弧。
什么是大圆?

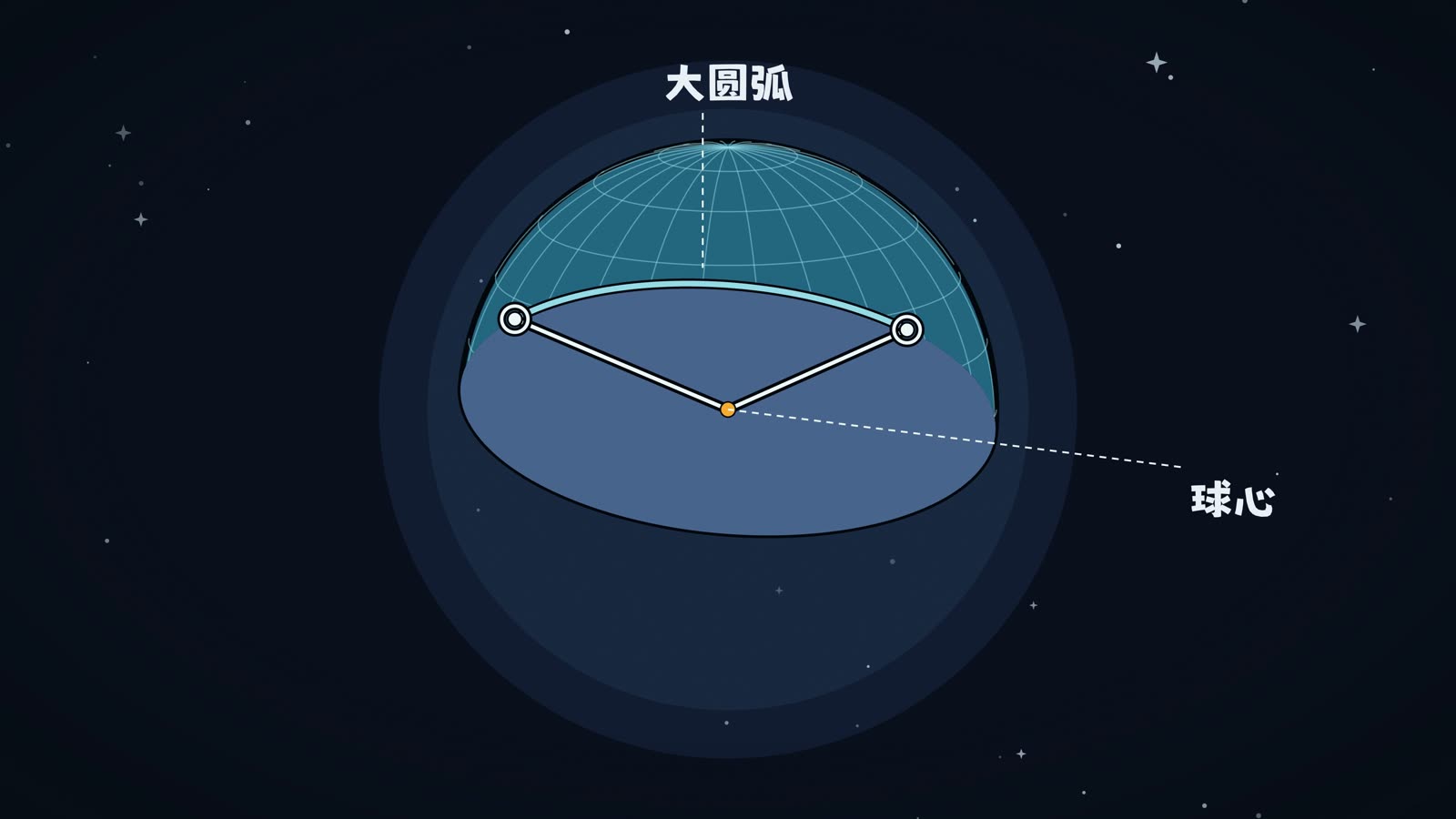

球面上两个不重合、也不关于球心对称(非对跖)的点,与球心一起唯一确定一个平面。这个平面切过球体,在球面上截出一个圆。
两点之间的最短路径,是连接它们的那段较短大圆弧。只有一种例外:两点恰好关于球心对称(对跖点,比如南北两极),这时穿过它们的大圆有无穷多个,每条大圆上的半圆都一样长,最短路径不再唯一。[3]
在穿过同一对点的各个截面圆里,大圆上的短弧最短。不过只比较这些截面圆弧,还算不上对球面上任意曲线的完整证明。这些圆弧之间怎么比较、橡皮筋直觉背后是什么道理,用中学几何就能说明:深入大圆弧为什么是最短的。

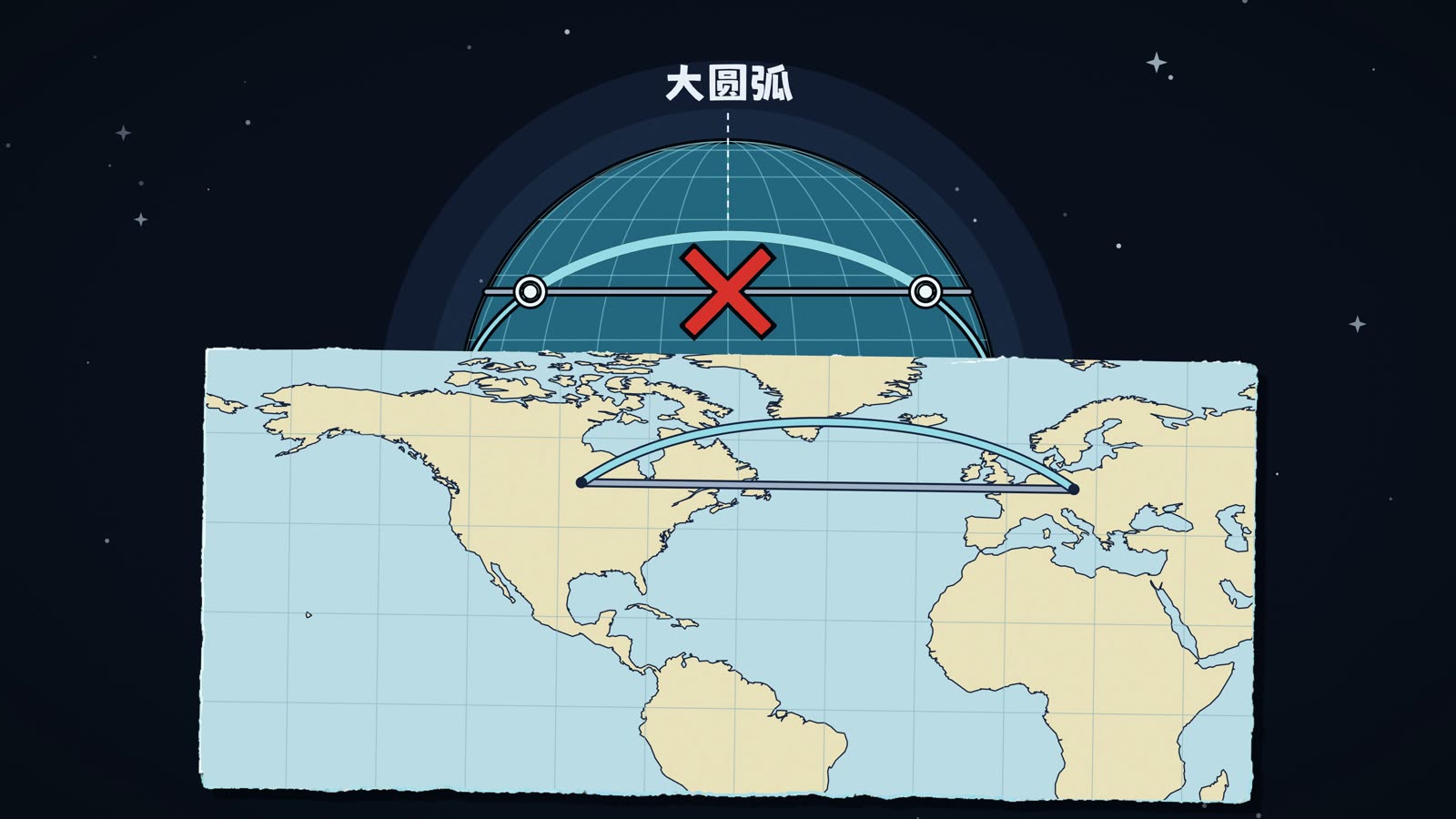

大圆弧有一点反直觉:两座城市即使恰好在同一条纬线上(比如都在北纬 40° 附近的北京和马德里),沿纬线一直向东或向西走,也并不是最短路线。
在常见的长方形平面地图(比如墨卡托投影)上,纬线是水平直线,看似「直着走最近」。可在球面上,除赤道外的纬线圈都是小圆。沿着小圆走,等于一直绕着较小的半径转弯,路反而走长了。
真正最短的大圆弧会向高纬拱起。所以远程航线(比如北京飞纽约或飞欧洲)画在平面地图上,常常是一条向北拱起的弧线。大圆弧解释的是几何捷径;实际飞行还要考虑风向、空域和运行条件,最短路线不一定最省油。
绕远了多少,把两条路各算一遍就知道:硬核沿纬线飞绕远了多少。

最短路径既然是大圆弧,它的长度又该怎么算?
两点与这段大圆弧都在过球心的截面上,球面上的弧长问题,便化归为平面上的扇形问题。在截面上,这段弧属于半径为 的圆,弧长 直接套用中学公式:
其中 是球半径(), 是从球心看两点张开的圆心角(以弧度为单位)。
半径已知,问题只剩一个:知道两点的经纬度,怎样求圆心角 ?
求圆心角有两条路:球面三角学的球面余弦定理,或者空间向量的点积。这里采用向量法,只用到高中的向量和三角。两条路最后导出同一个式子:深入点积法与球面余弦定理是同一个式子。

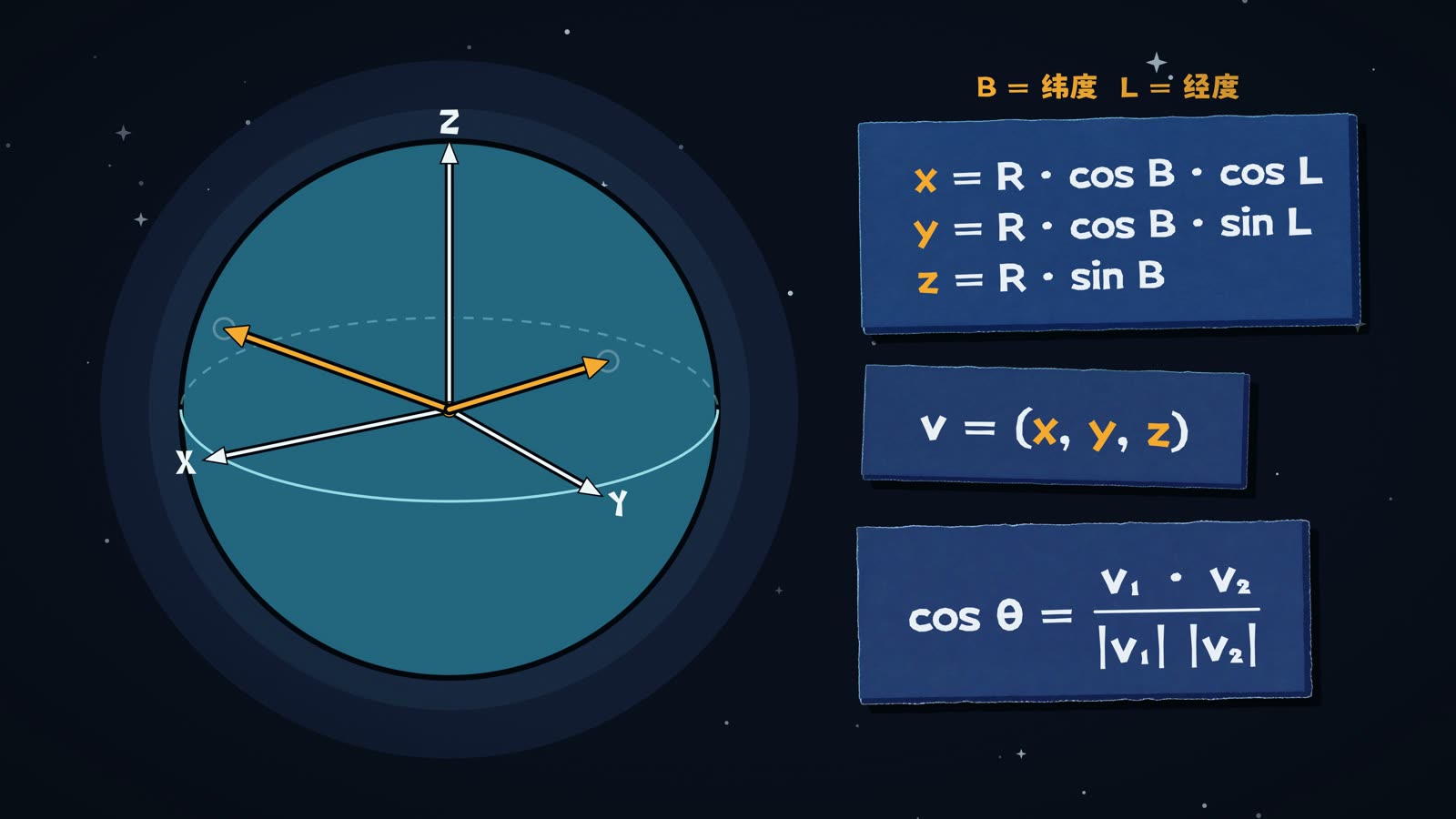

把圆球放入空间直角坐标系 :
用 表示纬度、 表示经度。所选两点的经纬度直接用于球模型;在球面上,纬度就是半径与赤道面的夹角。于是该点的空间直角坐标 为:
是该点在赤道面上的投影半径,再按经度分解为 与 ; 是在赤道面以上的高度。主题 04 讲坐标系统时还会用到这组式子。
这组式子可以和教材里的球坐标公式对照;若教材采用从北极量起的余纬,只需换成本课从赤道量起的纬度。[4]
这三行不必硬记,拆成两个平面直角三角形就能看出来:深入从经纬度到直角坐标的那三行。
取 ,就得到由球心指向该点的单位向量(视频里称作方向向量):
有了武汉与北京两地的单位向量 与 ,夹角 用高中的向量点积公式就能直接求出。[5]
与 都是单位向量,分母为 1,因此 。

再取反余弦,,就得到以弧度为单位的圆心角。

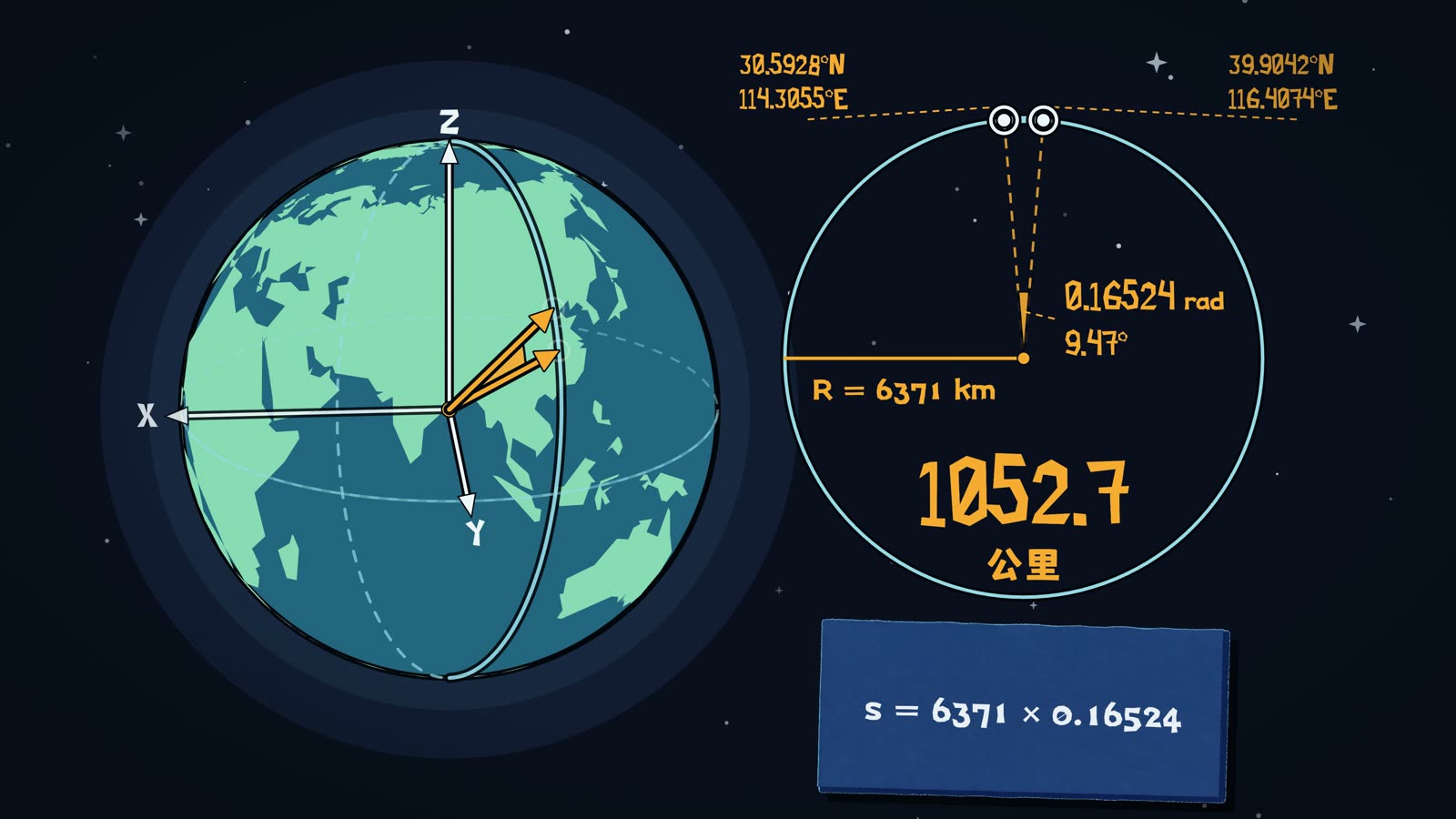

代入课程选定的武汉、北京两个示例点。坐标保留四位小数只为固定算例,既不是公认的城市中心,也不代表实测控制点精度。[6]
计算步骤:
想自己跑一遍,这条链十行代码就能复现:硬核十行代码复现 1052.7。

1052.7 公里只是一个近似值:它是本课所选两点在半径 6371 公里球面上的短弧长。换一对取点、换一个半径或换一种算法,结果都可能不同。
部分地图计算确实采用球模型,但并非所有软件都这样算。例如 Google Maps JavaScript API 的 spherical 几何库,默认半径是 6378137 米,与本课取值不同。[7]拿地图上的数字比较之前,要先明确它用的点位、距离定义与算法。
| 量 | 值 | 说明 |
|---|---|---|
| 武汉 | 30.5928°N, 114.3055°E | 课程选定的示例点;非城市唯一中心或实测控制点,小数位不代表定位精度[6] |
| 北京 | 39.9042°N, 116.4074°E | 课程选定的示例点;非城市唯一中心或实测控制点,小数位不代表定位精度[6] |
| 球半径 R | 6371 km | 球模型采用的地球平均尺度近似值,取整到公里[2] |
| 圆心角 θ | 0.16524 rad ≈ 9.47° | 由点积求出[6] |
| 大圆弧长 s | 1052.7 km | 由所列两点与 R=6371 km 自行计算;不是地图产品的统一输出[6] |
| 穿过球体内部的弦 | 1051.5 km | 由 2R sin(θ/2) 计算;不经过球心,比短弧短约 1.2 km[6] |
不过,这一整套计算都建立在一个尚未检验的前提上:地球是一个半径 6371 公里的圆球。
前面提到,两千多年前的古希腊学者就已经把大地看成圆球。那时候没有卫星,希腊人的活动范围也只有地中海附近一小块——他们怎么知道地球是圆的,甚至还知道地球有多大?
